低温阀门“冷缩”卡死，为什么不给阀杆留点“余地”？

LNG接收站、空分装置、液氮储罐这些地方，低温阀门用一段时间后经常会遇到一个让人头疼的问题：阀门在常温下装的时候好好的，一降温就转不动了，关也关不严、开也开不到位。这是怎么回事？

“冷缩”才是元凶

低温阀门在常温（20℃左右）下安装调试，工作温度是零下196℃（液氮）。温度变化范围高达216℃，任何金属材料在这个温差下都会显著收缩。不同材料的收缩率还不一样——不锈钢的收缩率比碳钢大，阀杆和阀体的收缩量不同步，配合间隙就变了。

低温阀门转不动的原因主要有以下几个：

配合间隙消失：常温下阀杆和轴套之间有0.1-0.2mm的间隙。到零下196℃，不锈钢阀杆收缩了约0.3%（每米收缩3毫米），如果轴套用的是收缩率更小的材料，间隙就完全消失了，变成了过盈配合，阀杆卡在轴套里转不动。

密封面“抱死”：球阀的球体和阀座在常温下有微小的间隙保证转动。低温下两者收缩量不同，间隙消失后球体被阀座紧紧“抱住”，再大的执行器也转不动。

阀体变形：低温阀门通常长着一个长长的“脖子”——长颈阀盖。这个设计是有道理的，目的是让填料函远离低温区，防止填料结冰。但加长的颈部也带来了结构刚度的问题，冷缩不均匀可能导致阀体轻微变形，影响阀杆同轴度。

长颈阀盖的真正作用

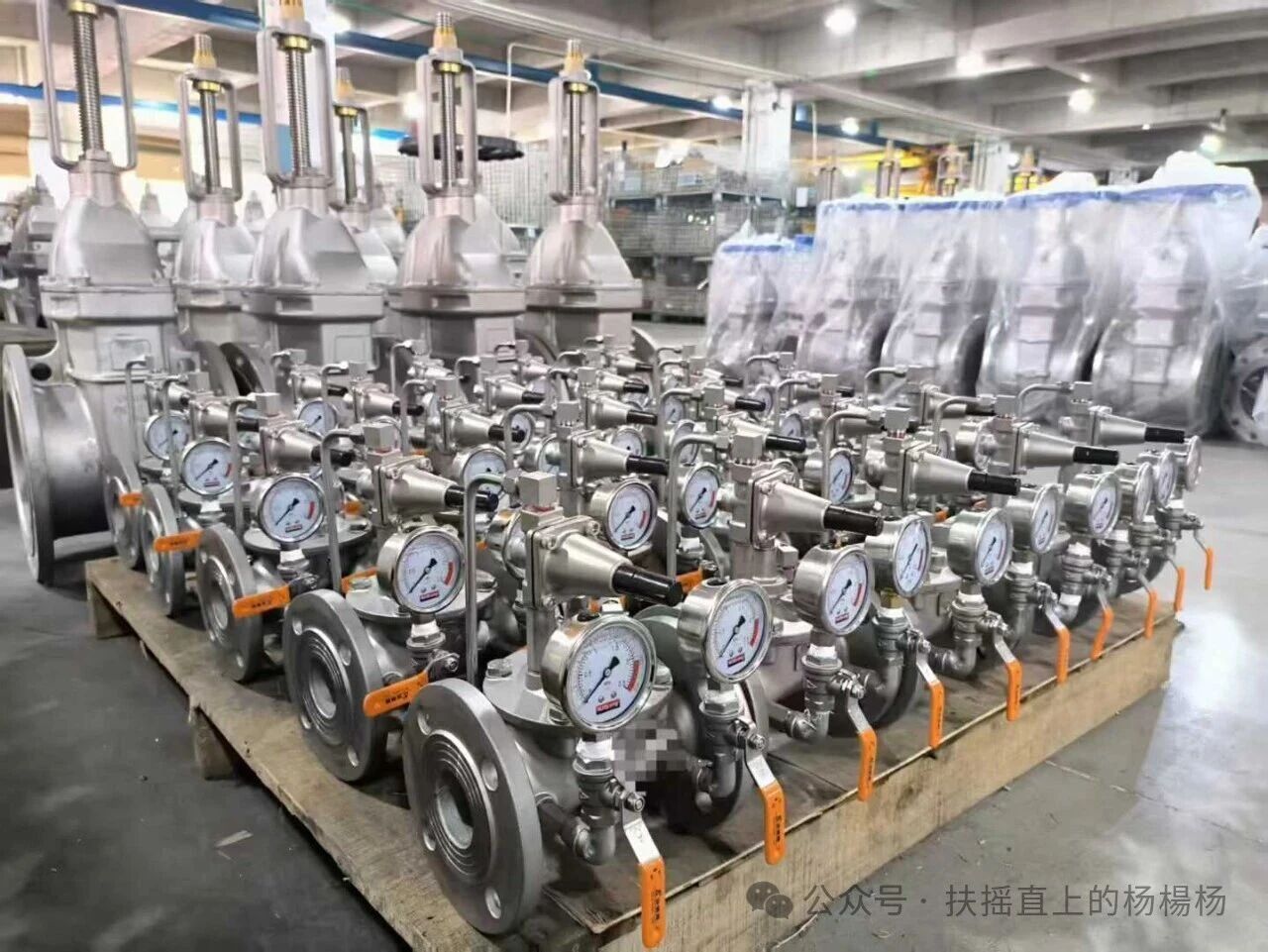

低温阀门都有一个长颈阀盖，少说也有20-30厘米长，大型阀门甚至更长。很多人以为这是为了好看，其实不然。

根据GB/T   24925《低温阀门技术条件》，低温阀门必须采用加长颈阀盖结构。这个“长脖子”有两个核心作用：一是给填料函“保温”，让填料、密封件在0℃以上的环境工作，防止低温下结冰导致密封失效；二是保证阀杆和填料函的配合尺寸在低温下仍然可靠，填料不会因为低温变硬而失效。同时，它还能形成冷热过渡区，避免低温介质的热传导导致阀门操作机构结霜。

为什么密封面和阀体设计要特殊处理？

低温下金属变得更脆，韧性下降。普通阀门在低温下可能一敲就裂了。所以低温阀门对材料的要求特别高，通常使用奥氏体不锈钢（如CF8、CF8M），这种材料在低温下仍然保持良好的韧性，不会发生脆性断裂。

密封面的设计也有讲究。低温下非金属材料会变硬、失去弹性，所以低温阀门通常采用金属硬密封结构，密封面堆焊司太立合金，确保在低温下仍然可靠密封。同时，阀杆加长段的设计需要精确计算热力学特性，确保填料函处的温度始终在安全范围内。

要防止低温阀门卡死，选型时要选材料热膨胀系数匹配的阀门，阀杆和轴套用同种材料或者膨胀系数相近的材料。安装的时候注意保温，整个阀体（包括长颈阀盖的大部分）都应该在保温层里面，但填料函以上的阀杆和支架要裸露在外。使用时严格按照操作规程进行预冷，投用前先通少量低温介质缓慢冷却，等温度稳定后再全开或全关，千万不能直接通入大量低温介质。

JB/T 10295-2001《低温阀门技术条件》等标准均要求在出厂前进行低温密封性能试验，包括常温气密性试验和低温动态动作试验，以验证阀门在低温工况下的密封性和操作性。
