电动高温高压闸阀

电动高温高压闸阀

技术参数

产品型号：Z960Y

公称通径：DN100～350mm

公称压力：PN16.0-32.0MPa

主要材质：碳钢、合金钢

适用温度：-29℃～+600℃

驱动方式：电动

适用介质：水、油品、蒸汽、酸性介质等

设计标准：API 600、ASME B16.34、DL/T 531、JB/T3595

结构长度：DL/T 531、ASME B16.10、GB/T 12221

连接标准：DL/T 531、JB/T3595、ASME B16.25

压力试验：API 598、GB/T 13927、JB/T 9092

压力-温度等级：API 598、GB/T 13927、GB/T 26480、JB/T9092、JB/T3595



产品详情

产品概述

电动高温高压闸阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃(其中P57170V工作温度为570℃)的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。


产品特点

1、阀门中腔采用压力自紧式密封结构，密封性能好。

2、阀瓣、阀座的密封面采用钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

3、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

4、抗高温蠕变设计。

5、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

6、阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

7、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。


主要性能规范

型号
公称压力PN(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

强度试验

密封试验/上密封实验

Z960Y-250

25

37.5

27.5

-

≤425

水、蒸汽

Z960Y-320

32

48.0

36.0

-

≤425

Z960Y-P54100

-

30.0

22.0

P5410

≤540

蒸汽

Z960Y-P54170

-

48.0

36.0

P5417

≤540


主要零件材质

零件名称

材料

阀体

WCB

WC6

WC9

阀板

WCB

WC6

WC9

阀盖

25

12Cr1Mo1VA

阀杆

1Cr17Ni2

20Cr1Mo1VA

阀座

25

12Cr1Mo1VA

密封环

S软钢(增强柔性石墨)

S软钢

F软钢

填料

增强柔性石墨

支架

WCB

WCB或WC6

阀杆螺母

45(ZCuZn25A16Fe3Mn3)

四开环

1Cr13

20Cr1MoVA

-

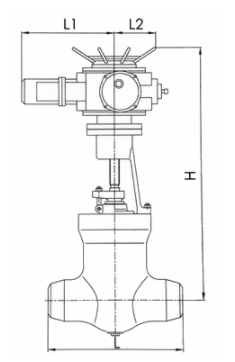

电站高温高压闸阀(图1)


主要外形连接尺寸

公称通径主要外形尺寸和连接尺寸电动装置重量(kg)
dLHL1L2
Z960Y-250
100844061164437277DZW45234
1251004831402437277DZW60343
1751587111650554309DZW180638
2252008641650554309DZW180654
30028010672106764398DZW3501973
Z960Y-320
100965331236437277DZW60291
1251186101302437277DZW60315
1501487621403526283DZW90672
1751487621650554309DZW180684
22522210411650554309DZW180696
Z960Y-P54100V
1751487621650554309DZW180683
22522210411650554309DZW180704
25022210411795554309DZW1801214
30029412452080554309DZW2502125
Z960Y-P54170V
125986301230437277DZW60312
22518610601680554309DZW1801401
30027813972265764-DZW5002834
32531014482265690398DZW5002632
35033815502536715-DZWC-4-
