国标浮动球阀

国标浮动球阀

技术参数

产品型号：Q41F

公称通径：DN15~500mm

公称压力：PN1.6~10.0MPa

工作温度：-196~150℃

主要材质：WCB、A216-WCB、CF8、304

设计标准：GB/T 12237、API 6D、ASME B16.34

连接法兰：GB/T 9113、JB/T79、HG20592、ANSI B16.5、B16.47

试验和检验：GB/T9092、API 6D、API 598



产品详情

产品概述

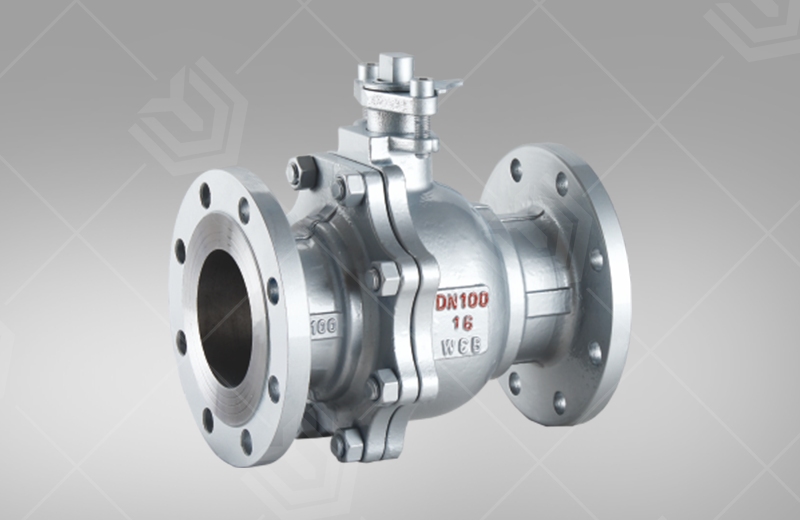

国标浮动球阀是一种开关型控制阀门。阀杆密封可靠，球阀启闭时只作旋转运动，故阀杆填料不易被破坏。该产品结构紧凑，便于安装，易实现自动化控制和远程控制，密封性能优良，可以在下频繁操作和有杂质的情况下长寿命运行。广泛应用于石油、天然气、供热、煤气及电网等长输管线领域。


主要零件材料

序号
NO.
零件名称材质
GBASTM
1阀体WCB、CF8A2116-WCB
2密封圈PTFEPTFE
3球体1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石体WCBA216-WCB
7垫片

柔性石墨+不锈钢

B12.10-304F/.G
8填料PTFEPTFE
9填料压盖WCBA2116-WCB
10定位片25A105
11挡圈65MnAISI 1066
12手柄K33A47-667/Gr.32510
13阀杆1Cr33A276-410
14螺钉35A193-B7
15止推垫片PTFEPTFE


技术规范

设计依据国标系列美标系列
设计标准GB/T12237API 6DANSI B16.34
法兰连接结构长度GB/T12221API 6DANSI B16.10
结构长度（焊接）GB/T15188.1API 6DANSI B16.10
连接法兰GB/T9113
JB/T79
Hg20592		ANSI B16.5、B16.47
对焊端GB/T12224ANSI B16.25
试验和检验GB/T9092API 6DAPI 598


主要外形连接尺寸

公称通径15202540506580100125150200
d113192538646476102127152203
L108117127165191191203229356394457
H59637595142142152178252272342
W130130160230400400400650105010501410
Wt（kg）2.5357151919335893160
