蝶式缓冲止回阀

技术参数

产品型号：HH47、H47XF、HDH47X

公称压力：1.0~2.5MPa

公称通径：200~1400mm

适用介质：水、油品、海水、污水

适用温度：0~80℃（如需要，可达200℃）

法兰标准：GB/T 17241.6 GB/T 9113

试验标准：GB/T 13927 API 598

产品详情

产品概述

蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平衡、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的理想产品。

主要零部件材料

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	灰铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

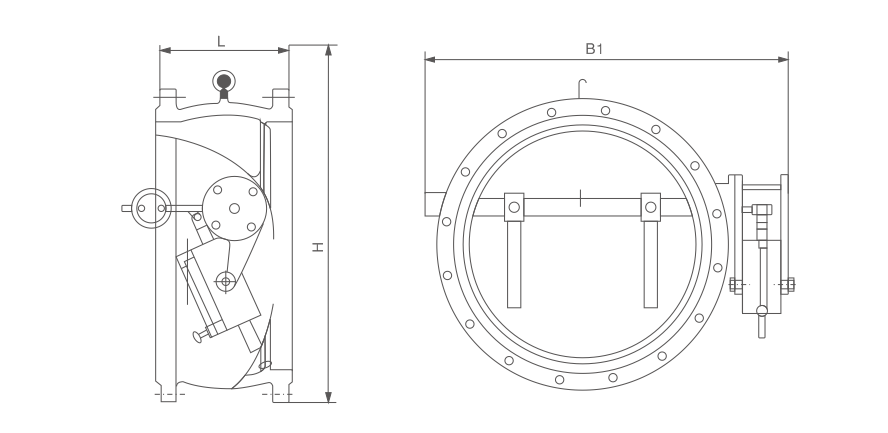

蝶式缓冲止回阀(图1)

主要外形连接尺寸　单位：mm
