产品详情
产品概述
对夹式蝶型止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式对夹止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。有单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分。用来防止介质停止流动或倒流时，减弱水力冲击。
产品特点
1、体积小，重量轻，结构紧凑，维修方便。
2、阀板采用对偶式，在弹簧的弹性力矩下可自行速闭。
3、因速闭作用，可防止介质倒流，消除水锤作用强。
4、阀体结构长度尺寸小，刚性好，安全可靠。
5、达到完全密封，水压试验泄露为零。
6、安装方便，可用于水平垂直两个方向安装。

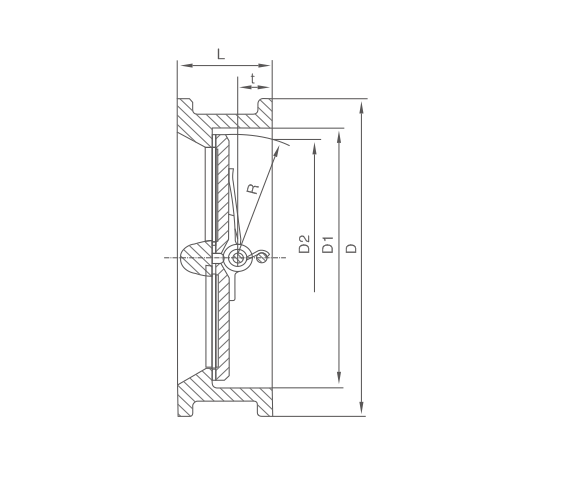

主要连接尺寸
DN(mm) | NPS(in) | D | D1 | D2 | L | R | t | WT (Kg) |
100 | 4" | 162 | 117 | 90.8 | 64 | 52.8 | 27 | 5.7 |
125 | 5" | 192 | 145 | 116.9 | 70 | 65.7 | 30 | 7.3 |
150 | 6" | 218 | 170 | 144.6 | 76 | 78.6 | 31 | 9.0 |
200 | 8" | 273 | 224 | 198.2 | 89 | 104.4 | 33 | 17 |
250 | 10" | 328 | 265 | 233.7 | 114 | 127 | 50 | 26 |
300 | 12" | 378 | 310 | 283.9 | 114 | 148.3 | 43 | 42 |
350 | 14" | 438 | 360 | 332.9 | 127 | 172.4 | 45 | 55 |
400 | 16" | 489 | 410 | 381.0 | 140 | 197.4 | 52 | 75 |
450 | 18" | 539 | 450 | 419.9 | 152 | 217.8 | 58 | 101 |
500 | 20" | 594 | 505 | 467.8 | 152 | 241 | 58 | 111 |
600 | 24" | 690 | 624 | 572.6 | 178 | 295.4 | 73 | 172 |
700 | 28" | 800 | 720 | 680 | 229 | 354 | 98 | 219 |
