隔膜式安全泄压持压阀

隔膜式安全泄压持压阀

技术参数

产品型号：AX742X

公称通径：DN50~1200mm

公称压力：PN1.0~4.0MPa

适用温度：0°C~80°C

适用介质：水


产品详情

产品概述

       隔膜式安全泄压/持压阀是安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。关闭平稳可靠，消除压力余波。



主要性能参数

公称压力Mpa

壳体实验压力Mpa

密封实验压力Mpa

调压范围Mpa

适用介质

适用温度℃

1.0

1.5

1.1

0-1.0

水

0~80

1.6

2.4

1.76

0-1.6

2.5

3.75

2.75

0-2.5

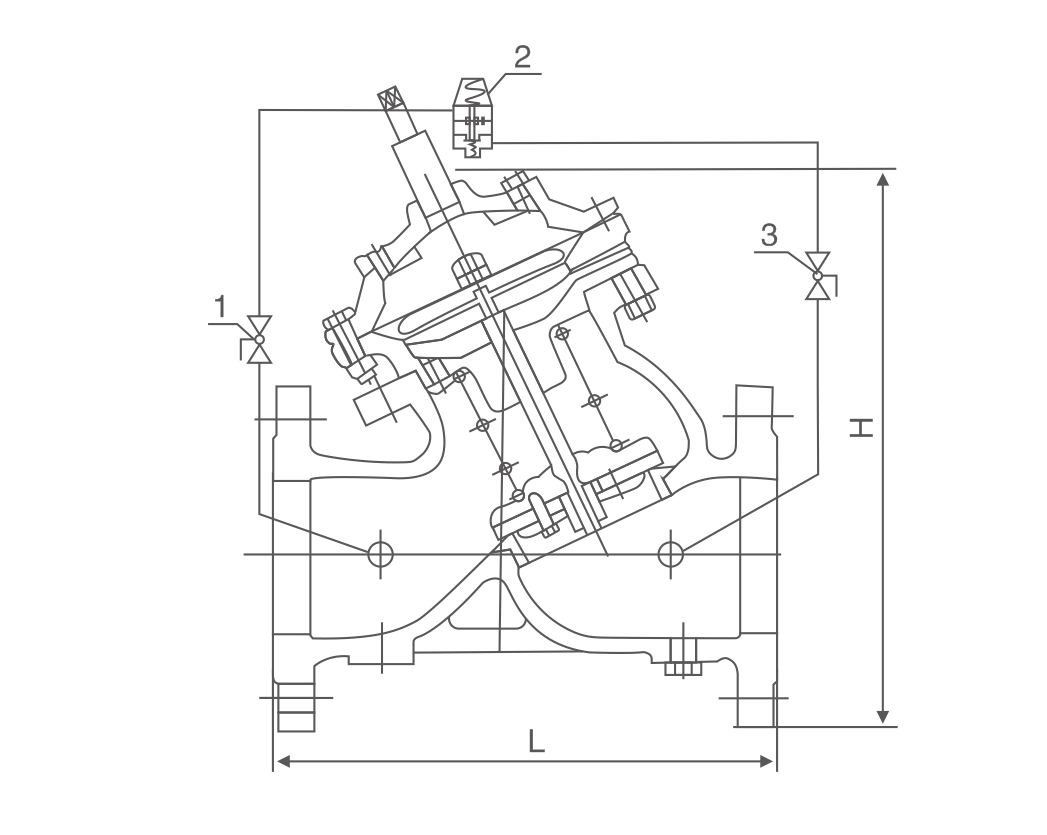

隔膜式安全泄压持压阀(图1)

主要连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

203

216

250

320

365

415

500

605

698

787

914

978

978

1150

1300

1450

1650

1800

H

300

337

467

520

580

640

778

889

1010

1037

1264

1294

1324

1600

1750

1900

2100

2400
