限流止回阀

限流止回阀

技术参数

产品型号：LH45X

公称通径：DN50~1000mm

公称压力：PN1.0~2.5MPa

适用温度：0°C~85°C

适用介质：水


产品详情

产品概述

       限流止回阀主要用于多泵并联采用改变台数的方式进行流量调节的系统中，安装在水泵的出口，起限制水泵流量，稳定扬程。使水泵在高效区内工作，防止低扬程大流量水泵过载烧坏电机。


主要性能参数

公称通径

DN20-DN600

公称压力

1.0MPa

1.6MPa

2.5MPa

试验压力

壳体

1.5MPa

2.4MPa

3.75MPa

密封

1.1MPa

1.76MPa

2.75MPa

适用温度

0℃~80℃

较低动作压力

P1≥0.07MPa

结构长度标准

Q/BYL

法兰连接标准

GB/T 17241.6

试验压力标准

GB/T 13927   API 598

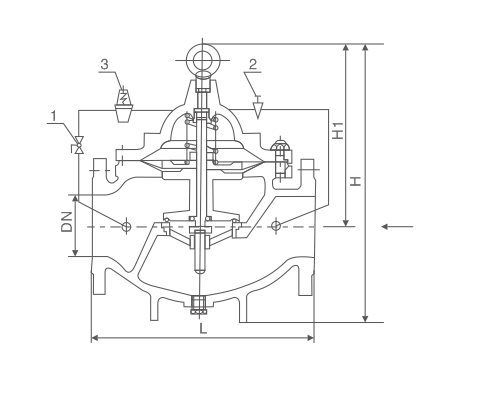

限流止回阀(图1)


主要连接尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

150

160

180

200

203

216

241

270

292

330

400

480

550

622

685

750

811

935

H1

106

106

106

137

137

145

178

232

286

318

413

502

600

638

677

677

750

850
