液压、气动角式快开排泥阀

液压、气动角式快开排泥阀

技术参数

公称压力：PN0.6MPa、1.0MPa

公称通径：DN100～400mm

最低马驱动压力：0.15MPa

适用介质：水、污水

适用温度：0～80℃

法兰标准：GB／T 17241.6  GB／T 9113

试验标准：GB／T 13927  APl 598

产品详情

产品概述

       液压、气动角式快开排泥阀是一种由液压源或气动源作执行机构的角型截止类阀门。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。通常安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。


主要零部件材料

零件名称阀体、阀盖膜片压板、阀盘阀杆膜片
材 料铸铁、球铁、碳钢球铁、青铜不锈钢尼龙强化橡胶

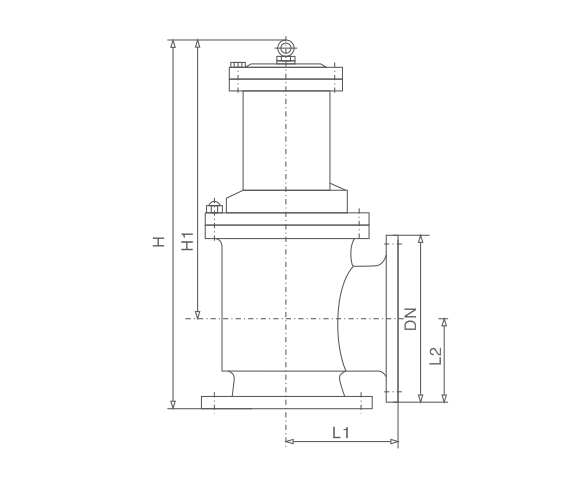

液压、气动角式快开排泥阀(图1)



主要外形连接尺寸

DN80100150200250300350400
H48050062073580594011001200
L1135145175225260280305340
L2125125145185205245270310
