滑道滚球式止回阀

滑道滚球式止回阀

技术参数

产品型号：HQ41X

公称通径：DN40-DN350

公称压力：PN1.6MPa-2.5MPa

适用介质：水

适用温度：0℃-80℃

阀体材质：球铁、铸钢、不锈钢

制造标准：GB/T 12238-89

连接标准：GB/T 17241


产品详情

产品概述

       滑道滚球式止回阀采用橡胶包裹球为阀瓣，在介质的作用下，可在阀体的整体式滑道上做上下滚动，从而打开或关闭阀门，密封性能好，消声关闭不产生水锤。阀体采用全流道，流量大，阻力小，水头损失比旋启式小50％，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵。可安装于水泵出水口处，以防止倒流及水锤对泵的损害。


主要技术参数

型号

公称压力MPa

壳体试验压力MPa

密封试验压力MPa

阀体、阀体材料

HQ41X-10

1.0

1.5

1.1

H200

HQ41X-10

1.6

2.4

1.76

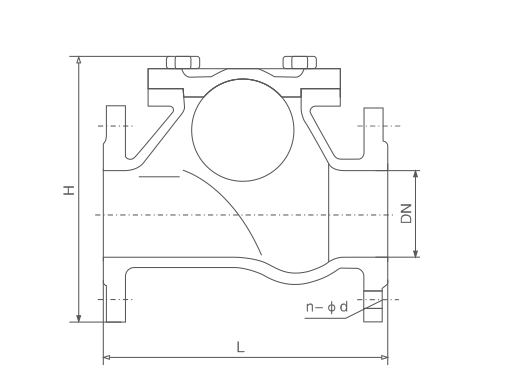

滑道滚球式止回阀(图1)


主要连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

L

180

200

260

300

350

400

500

600

700

800

H

185

210

245

280

335

400

495

600

715

820
