双向硬碰硬密封旋球阀

技术参数

产品型号：GWXDF3204Y

产品规格：DN50~2000mm

压力等级：PN1.0~2.5MPa

适用介质：空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等

适用温度：碳钢：-29℃~425℃ 不锈钢：-40℃~600℃

驱动方式：蜗轮传动、气动传动、电动传动、液动传动

主要材质：铸钢、不锈钢、铬钼钢、合金钢、双相钢

设计规范：GB/T 12238、JB/T8527、API 608 、BSS SP-72

法兰连接：GB/T 9113、JB/T79、HG/T20592、ASME B16.47

结构长度：GB/T12221、API 609

试验与检验：GB/T13927、API 598

产品详情

产品概述

本产品是本公司经过多年的潜心研究，在一代双向弹性硬密封球阀和蝶阀基础上开发出来了第二代双向硬碰硬密封旋球阀，同一产品同时解决了两大世界性难题即阀座、阀板密封面不相对移动或变形而双向抵御介质压力或压差，并在硬碰硬密封条件下做到零泄漏，实现了世界阀门界多年为之奋斗的梦想，为阀门行业创建了全新的起点和里程碑。本产品广泛应用于钢铁、冶金、电力、石油、石化、化工、自来水、造纸、制药、环保等行业和部门。

产品特点

本产品主体为球阀与蝶阀的结合，主要结构类似蝶阀，而阀芯为部分球体即阀芯取球体实际有效的一部分即密封面附近的一部分，阀座为串动环体，阀芯转动中心与球体中心不同心。剖面图上可见球体的弧面与环锥面接触为点接触，立体图上形成连续不断的线密封，但球体的弧面与环锥面接触的点与球中心形成的垂足都不与环锥面剖线垂直，换言之，阀座密封面不是球体的切线形成的连续面。有反向作用压力或反向作用压力大于正向作用压力时形成反压差，阀座串动自动补偿密封间隙，使之达到双向密封。作用压力越大，双向密封的效果越好。

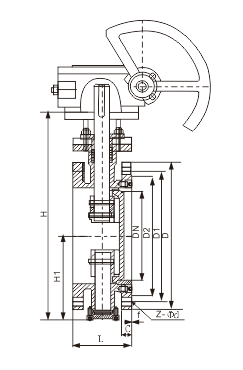

双向硬碰硬密封旋球阀(图1)

主要外形尺寸

公称通径DN	外形尺寸			法兰尺寸
	外形尺寸			0.6MPa			1.0MPa			1.6MPa			2.5MPa
	L	H	H1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	108	219	130	110	110	4-14	165	125	4-18	165	125	4-18	165	125	4-18
65	112	260	140	130	130	4-14	185	145	4-18	185	145	4-18	185	145	4-18
80	114	267	148	150	150	4-18	200	160	8-18	200	160	8-18	200	160	8-18
100	127	302	162	170	170	4-18	220	180	8-18	220	180	8-18	235	190	8-18
125	140	317	177	200	200	8-18	250	210	8-18	250	210	8-18	270	220	8-22
150	140	332	192	225	225	8-18	285	240	8-22	285	240	8-22	300	250	8-26
200	152	410	228	280	280	8-18	340	295	8-22	340	295	12-22	360	320	12-26
250	165	436	263	335	335	12-18	395	350	12-22	405	355	12-26	425	310	12-30
300	178	300	500	395	395	12-22	445	400	12-22	460	410	12-26	485	370	16-30
350	190	320	510	445	445	12-22	505	460	16-22	520	470	16-26	555	430	16-33
400	216	330	520	495	495	16-22	565	515	16-26	580	525	16-30	620	490	16-36
450	222	380	590	550	550	16-22	615	565	20-26	640	585	20-30	670	550	20-36
500	229	390	610	600	600	20-22	670	620	20-26	715	650	20-33	730	660	20-36
600	267	450	665	705	705	20-26	780	725	20-30	840	770	20-36	845	770	20-39
700	292	480	730	810	810	24-26	895	840	24-30	910	840	24-36	960	875	24-42
800	318	580	910	920	920	24-30	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	625	930	1020	1020	24-30	1115	1050	28-33	1125	150	28-39	1185	1090	28-48
1000	410	660	1000	1120	1120	28-30	1230	1160	28-36	1255	1170	28-42	1320	1210	28-55
1200	470	780	1100	1340	1340	32-33	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	880	1220	1560	1560	36-36	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	990	1330	1760	1760	40-36	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	1090	1430	1970	1970	44-39	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	1200	1540	2180	2180	48-42	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
