蜗轮式盲板阀

技术参数

公称通径：DN300~2000mm

公称压力：PN0.05~0.25MPa

适用温度：-20℃~300℃

适用温度：200℃（硅橡胶）300℃（氟橡胶）

驱动方式：电动、液动、气动、电液动

阀体材质：碳钢、橡胶、铬钢

设计标准：API 600、API6D、ASME B16.34、GB/T 12234

结构长度：ASME B16.10、API6D、GB/T 12221

连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

压力试验：API 598、GB/T 13927、JB/T 9092

压力-温度等级：ASME B16.34 、GB/T 12224

产品详情

产品概述

蜗轮式盲板阀由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杠中上面一根丝杆中间装有盲板，盲板绕该轴心旋转。下面两根丝杠在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封胶圈擦伤。其中一根上装有蜗轮传动机构，实现松开夹紧阀体的目的。

主要性能参数

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa ；油压压力6.3MPa； 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	-20-100		-20-200	-20-300
适用介质	煤气等有毒、有害、易燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢

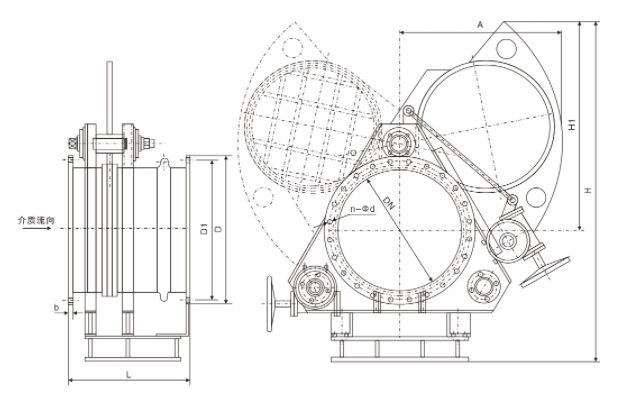

主要连接尺寸

DN	L	D	D1	H	H1	A	b	n-d
300	450	440	395	1200	380	480	22	12-22
350	450	490	445	1300	420	520	22	12-22
400	450	540	495	1400	560	580	22	16-22
450	500	595	550	1400	560	650	24	16-22
500	500	645	600	1480	600	800	24	16-22
600	600	755	705	1600	760	1000	24	20-26
700	600	860	810	1680	880	1050	26	24-26
800	800	975	920	1860	1125	1129	26	24-30
900	800	1075	1020	2055	1270	1242	28	24-30
1000	800	1175	1120	2240	1400	1375	30	28-30
1100	800	1275	1220	2425	1535	1510	30	28-30
1200	800	1375	1320	2620	1680	1625	30	32-30
1300	800	1475	1420	2760	1770	1749	30	32-30
1400	850	1575	1520	2960	1925	1856	32	36-30
1500	850	1690	1630	3105	2050	1976	32	36-30
1600	850	1790	1730	3300	2160	2093	32	40-30
1800	1100	1990	1930	3610	2370	2335	32	44-30
2000	1100	2190	2130	3960	2620	2570	32	46-30
