液动扇形盲板阀

技术参数

产品型号：F743X

公称通径：DN300~2000mm

公称压力：PN0.05~0.25MPa

适用温度：≤300℃

适用介质：煤气及有毒、有害、易燃气体

主要材料：碳钢、不锈钢、硅橡胶

驱动方式：电动、液动、气动、电液动

设计标准：API 600、API6D、ASME B16.34、GB/T 12234

结构长度：ASME B16.10、API6D、GB/T 12221

连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

压力试验：API 598、GB/T 13927、JB/T 9092

压力-温度等级：ASME B16.34 、GB/T 12224

产品详情

产品概述

液动扇形盲板阀设有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动阀板完成开关动作。橡胶密封圈镶嵌在阀板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒气体的切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

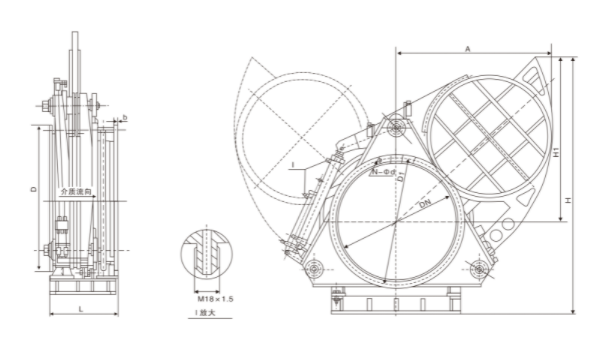

液动扇形盲板阀(图1)

主要连接外形尺寸

DN	L	D	D1	A	H	H1	b	n-Φd	重量(kg)
DN	L	D	D1	A	H	H1	b	n-Φd	PN0.05	PN0.15	PN0.25
300	450	440	395	480	720	360	22	12-22	205	225	250
350	450	490	445	520	810	380	22	12-22	235	255	280
400	450	540	495	600	920	400	22	16-22	250	275	300
450	500	595	550	658	995	427	24	16-22	300	330	360
500	500	645	600	712	1102	452	24	20-22	350	385	420
600	600	755	705	874	1600	650	26	20-26	420	460	500
700	600	860	810	970	1700	700	30	24-26	560	610	670
800	800	975	920	1100	1860	1125	30	24-30	1500	1650	1750
900	800	1075	1020	1200	2055	1270	32	24-30	1800	1950	2050
1000	800	1175	1120	1320	2240	1400	35	28-30	2100	2310	2500
1100	800	1275	1220	1510	2425	1535	35	28-30	2300	2500	2750
1200	800	1375	1320	1625	2621	1680	35	32-30	2600	2850	3200
1300	800	1475	1420	1749	2760	1770	35	32-33	3000	3300	3600
1400	850	1575	1520	1856	2960	1925	35	36-30	4170	4520	4900
1500	850	1690	1630	1976	3105	2050	35	36-30	4400	5150	5650
1600	850	1790	1730	1293	3300	2160	35	40-30	4750	5650	6150
1800	1100	1990	1930	2335	3610	2370	35	44-30	5750	7350	8050
2000	1100	2190	2130	2570	3960	2620	35	46-30	6750	9350	9800
