气动扇形盲板阀

技术参数

产品型号：F643X

公称通径：DN300~1600mm

公称压力：PN0.05~0.25MPa

适用温度：≤450℃

适用介质：煤气及有毒、有害、易燃气体

主要材料：碳钢、不锈钢、硅橡胶

驱动方式：电动、液动、气动、电液动

设计标准：API 600、API6D、ASME B16.34、GB/T 12234

结构长度：ASME B16.10、API6D、GB/T 12221

连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

压力试验：API 598、GB/T 13927、JB/T 9092

压力-温度等级：ASME B16.34 、GB/T 12224

产品详情

产品概述

气动扇形盲板阀由底座、支撑柱构成一个刚性结构体。可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管道中，作为可靠的切断装置。

产品特点

1、本阀由左右阀体、扇形阀板、不锈钢波纹管、驱动装置、夹紧装置等部件组成；

2、阀体采用三点式锁紧扇形阀板结构；

3、密封部位采用不锈钢与橡胶密封圈，密封性能可靠；

4、执行器操作、工作平稳、启闭灵活、动作可靠；

5、夹紧动作采用丝杆螺母副进行夹紧，自锁性好；

6、盲板阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等优点。

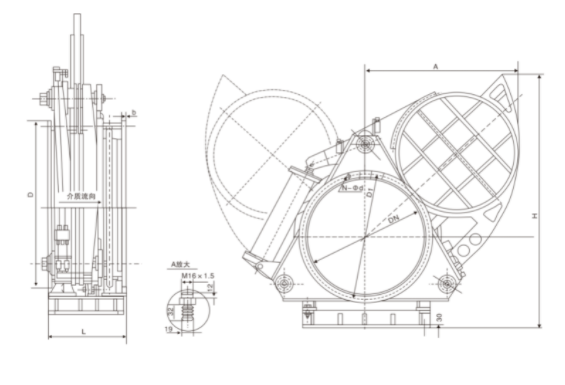

气动扇形盲板阀(图1)

主要外形连接尺寸
