手（电）动蝶式冷风放散阀
技术参数
产品型号：FS48(948)W
公称通径：DN400~2800mm
公称压力：0.05～0.25MPa
适用温度：≤250℃
驱动方式：电动、液动、气动、电液动
适用介质：空气、加热炉煤气、高炉煤气、转炉煤气、烟气等
阀体材质：碳钢、橡胶、铬钢
设计标准：API 600、API6D、ASME B16.34、GB/T 12234
结构长度：ASME B16.10、API6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、GB/T 13927、JB/T 9092
压力-温度等级：ASME B16.34 、GB/T 12224
产品详情
产品概述
手（电）动蝶式冷风放散阀由阀体、蝶板、连杆、消声器、排风筒等部件组成。用手动杠杆机构或电动装置转动蝶板达到阀门启闭，来实现不停止鼓风机的情况下减少或完全停止向高炉送风，将多余的气体排到大气中。其构造上特殊的地方，是可以进行远距离操纵的电动驱动。移动放风阀阀瓣的大小，能方便地改变风量的大小，通过放风阀上的自动位置反幅输出信号。用DFP-09电动操作器显示阀门开度的大小。只要控制电动操作器，即可达到所需风量。适用于建材、冶金、化工、电站等行业部门的通风管道上，作为自动调节或远距离控制设备所需风量的装置。

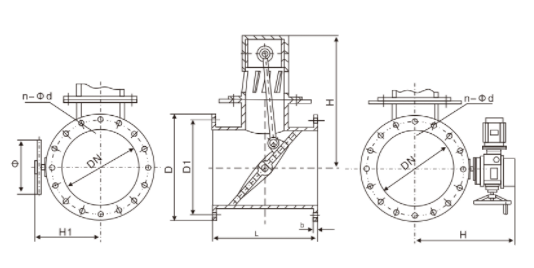

主要外形及连接尺寸
DN | D1 | D | L | b | N-d | H | H1 | H2 | & | 重量（Kg） | |
手动 | 电动 | ||||||||||
400 | 495 | 540 | 350 | 16 | 16-22 | 650 | 380 | 660 | 350 | 205 | 225 |
450 | 550 | 595 | 370 | 16 | 16-22 | 700 | 380 | 690 | 350 | 228 | 250 |
500 | 600 | 645 | 400 | 20 | 20-22 | 730 | 450 | 720 | 400 | 265 | 300 |
600 | 705 | 755 | 530 | 20 | 20-26 | 870 | 525 | 780 | 400 | 403 | 440 |
700 | 810 | 860 | 60 | 24 | 24-26 | 1070 | 600 | 830 | 500 | 650 | 685 |
800 | 920 | 975 | 750 | 24 | 24-30 | 1190 | 700 | 880 | 500 | 850 | 890 |
900 | 1020 | 1075 | 750 | 24 | 24-30 | 1510 | 750 | 930 | 600 | 1100 | 1140 |
1000 | 1120 | 1175 | 800 | 28 | 28-30 | 1680 | 800 | 1000 | 600 | 1380 | 1430 |
1200 | 1320 | 1375 | 900 | 32 | 32-30 | 1880 | 900 | 1100 | 700 | 1880 | 1930 |
1400 | 1520 | 1575 | 1000 | 36 | 36-30 | 2110 | 1050 | 1250 | 700 | 2530 | 2590 |
