电动敞开式插板阀

技术参数

产品型号：KF941X

公称通径：DN400~2800mm

公称压力：0.05～0.25MPa

适用温度：200℃（硅橡胶），300℃（氟橡胶）

驱动方式：电动、液动、气动、电液动

适用介质：空气、加热炉煤气、高炉煤气、转炉煤气、烟气等

阀体材质：碳钢、橡胶、铬钢

设计标准：API 600、API6D、ASME B16.34、GB/T 12234

结构长度：ASME B16.10、API6D、GB/T 12221

连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

压力试验：API 598、GB/T 13927、JB/T 9092

压力-温度等级：ASME B16.34 、GB/T 12224

产品详情

产品概述

电动敞开式插板阀工作原理是通过夹紧驱动装置动作，将扭矩直接作用在主动阀杆上，使其旋转，并通过传动结构机构同时使4-6根阀杆做同步旋转，阀杆上的螺纹副带动浮动座向压缩波纹管方向移动，使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动，使门板的盲圈和通圈相对阀体管路位置发生更换，夹紧驱动装置再次动作，使浮动座向左阀体密封圈移动，将门板橡胶密封圈夹紧，从而完成阀门的开关动作。适用于高炉除尘及冷却系统煤气进、出口管线上，作为煤气介质的可靠隔断装置，也可用于煤气加压站等其它管线上。

产品特点

1、阀体采用框架式结构。

2、密封副部位采用不锈钢与橡胶密封，密封可靠，寿命长。

3、密封圈装在阀板上，便于更换。

4、增加了水冷机构的冶金阀门，高耐温可达450℃，适用于除尘系统。

5、配有多种驱动方式可供选择，液动、电动可实现计算机程序控制。

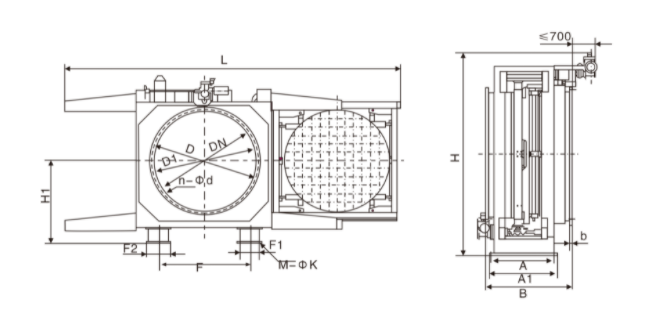

电动敞开式插板阀(图1)

主要外形尺寸

DN	D	D1	B	b	n-d	H	H1	L	A	A1	F	F1	F2	M-K	电动功率(kw)		重量（kg）
DN	D	D1	B	b	n-d	H	H1	L	A	A1	F	F1	F2	M-K	走板	夹板	PN0.05	PN0.10	PN0.15	PN0.25
400	540	495	600	18	16-22	1300	350	2210	600	680	500	160	220	4-23	1.1	1.5	880		960
450	595	550	600	18	16-22	1520	400	2400	600	680	500	160	220	4-23	1.1	1.5	980		1060
500	645	600	600	18	20-26	1600	450	2540	600	680	500	160	220	4-23	1.1	1.5	1050		1180
600	755	705	800	24	24-26	1750	500	2720	600	680	900	280	340	8-23	1.1	1.5	1150		1280
700	860	810	800	24	24-30	1884	720	2815	600	680	950	280	340	8-23	1.1	1.5	1210		1320
800	975	920	800	24	24-30	1970	800	3115	600	680	1045	280	340	8-23	1.5	1.5	1450		1600
900	1075	1020	800	24	24-30	2086	880	3640	600	680	1250	280	340	8-23	2.2	2.2	1840		2050
1000	1175	1120	800	24	28-30	2250	960	3940	820	910	1250	280	340	8-23	2.2	2.2	2180		2450
1200	1375	1320	1200	26	32-30	2837	1165	5930	1100	1180	1060	480	560	8-33	1.1	2.2	2600		2800
1400	1575	1520	1200	26	36-30	3057	1285	6530	1100	1220	1400	480	560	8-33	1.1	1.5	3250		3550
1600	1790	1730	1200	32	40-30	3257	1385	7130	1100	1180	1560	480	560	8-33	1.5	1.5	4350		4750
1800	1990	1930	1400	32	44-30	3400	1428	7730	1100	1180	1750	230	560	8-33	2.2	2.2	5100		5600
2000	2190	2130	1400	32	48-30	4010	1850	8400	1200	1280	1800	230	560	8-33	2.2	2.2	5760		6250
2200	2405	2340	1600	32	52-30	4110	1950	9050	1200	1280	1900	230	560	8-33	2.2	2.2	7050		7750
2400	2605	2540	1600	32	56-33	4365	2050	9600	1200	1280	2360	230	560	8-33	2.2	2.2	8250		9050
2600	2805	2740	1800	34	60-33	4375	2141	8567	1340	1410	2332	300	600	8-36	2.2	2.2	9700		10500
2800	2960	3030	1800	36	64-36	4554	2280	8925	1340	1410	2532	300	600	8-36	2.2	2.2	12000		13200
